TA10 - Data Augmentation y Explainable AI: Mejorando Modelos con Datos Sintéticos y Visualización de Decisiones

Resumen de la Tarea

Esta tarea explaramos Data Augmentation (técnicas avanzadas para generar datos sintéticos de entrenamiento) y Explainable AI (XAI) (métodos para interpretar y visualizar las decisiones de redes neuronales). El objetivo fue comprender cómo mejorar el rendimiento de modelos con datos limitados y cómo hacer que las predicciones sean interpretables y confiables.

Metodología

1. Dataset: Oxford Flowers102 con 102 clases de flores
2. Pipelines de augmentation: Baseline, Keras layers, Mixup y CutMix
3. Transfer Learning: EfficientNetB0 preentrenado en ImageNet
4. Explainable AI: GradCAM e Integrated Gradients para visualizar decisiones
5. Comparación: Evaluación del impacto de diferentes técnicas de augmentation

Implementación y Resultados

Dataset: Oxford Flowers102

# Cargar dataset con TFDS
(ds_train, ds_test), ds_info = tfds.load(
    'oxford_flowers102',
    split=['train', 'test'],
    shuffle_files=True,
    as_supervised=True,
    with_info=True,
)

Características del dataset: - 1,020 imágenes de entrenamiento - 6,149 imágenes de test - Dimensiones: Variable (redimensionadas a 224×224) - 102 clases de flores diferentes - Desafío: Dataset muy pequeño → augmentation es crítico

Subset usado para práctica rápida: - Train: 5,000 imágenes - Test: 1,000 imágenes

Parte 1: Data Augmentation con Keras Layers

Pipeline Baseline (Sin Augmentation)

def create_baseline_pipeline(dataset, batch_size=32, training=True):
    if training:
        dataset = dataset.shuffle(1000)

    dataset = dataset.batch(batch_size)

    def normalize_batch(images, labels):
        images = preprocess_input(images)  # EfficientNet preprocessing
        return images, labels

    dataset = dataset.map(normalize_batch, num_parallel_calls=tf.data.AUTOTUNE)
    dataset = dataset.prefetch(tf.data.AUTOTUNE)

    return dataset

Características: - Solo normalización (sin transformaciones) - Preprocessing específico para EfficientNet - Rango de píxeles: [-1, 1] después de normalización

Pipeline con Augmentation Avanzado

def augment_layer():
    return keras.Sequential([
        # Transformaciones geométricas
        layers.RandomFlip("horizontal_and_vertical"),
        layers.RandomRotation(factor=0.125),  # ±45°
        layers.RandomZoom(height_factor=(0.2, 0.3)),
        layers.RandomTranslation(height_factor=(-0.2, 0.3), width_factor=(-0.2, 0.3)),

        # Transformaciones fotométricas
        layers.RandomBrightness(factor=(-0.5, 0.5)),
        layers.RandomContrast(factor=(-0.5, 0.5)),
    ], name="augmentation")

Tipos de augmentation implementados:

1. Geométricas (preservan contenido semántico):
2. RandomFlip: Volteo horizontal/vertical
3. RandomRotation: Rotación hasta ±45°
4. RandomZoom: Zoom 20-30%

5. RandomTranslation: Traslación ±20-30%

6. Fotométricas (cambian apariencia visual):

7. RandomBrightness: Ajuste de brillo ±50%
8. RandomContrast: Ajuste de contraste ±50%

Visualización de Data Augmentation

La siguiente imagen muestra el efecto de aplicar múltiples transformaciones aleatorias a una misma imagen de flor (Clase 72). Cada augmentation genera una variación diferente que ayuda al modelo a generalizar mejor:

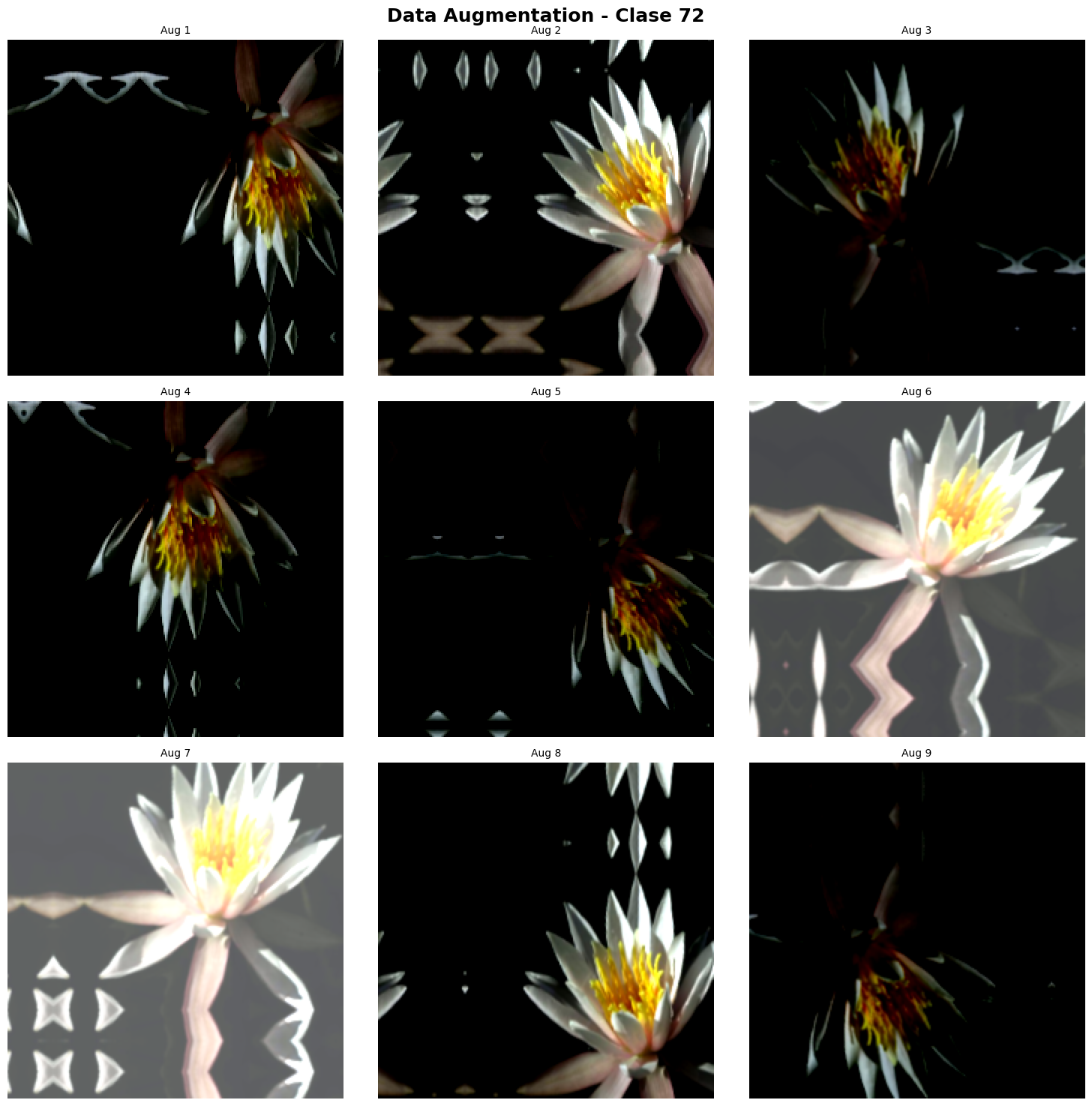

Nueve variaciones de la misma flor (Clase 72) generadas mediante data augmentation. Se observan transformaciones geométricas (rotación, flip, zoom, traslación) y fotométricas (brillo, contraste) que crean diversidad en los datos de entrenamiento sin necesidad de recolectar más imágenes. Cada augmentation preserva la identidad de la flor mientras introduce variabilidad visual.

Observaciones de la visualización: - Aug 1, 4, 5, 9: Rotaciones y flips que cambian la orientación - Aug 2, 8: Zoom y centrado diferentes - Aug 3: Cambios en brillo/contraste - Aug 6, 7: Traslaciones y cambios de fondo - Todas: Mantienen las características esenciales de la flor (pétalos blancos, centro amarillo)

Parte 2: Técnicas Avanzadas - Mixup y CutMix

Mixup: Mezcla Lineal de Imágenes

Concepto: Mixup crea nuevas muestras de entrenamiento mezclando linealmente dos imágenes y sus labels.

• Imagen A (rosa, clase 72): 70%
• Imagen B (violeta, clase 51): 30%
• Resultado: Imagen mezclada con label [0.7, 0, ..., 0.3, ...]

Ventajas de Mixup: - ✅ Regularización fuerte contra overfitting - ✅ Mejora generalización en boundaries de decisión - ✅ Suaviza labels (soft labels) - ✅ Funciona bien con cualquier arquitectura

CutMix: Recorte y Pegado de Regiones

Concepto: CutMix corta una región rectangular de una imagen y la pega en otra, ajustando los labels proporcionalmente al área.

Ejemplo práctico: - Imagen A (margarita, clase 48): 69% - Imagen B (orquídea, clase 88): 31% - Resultado: Margarita con pétalo de orquídea pegado

Ventajas de CutMix: - ✅ Mantiene imágenes más "naturales" que Mixup - ✅ Fuerza al modelo a mirar múltiples regiones - ✅ Mejora localización de objetos - ✅ Reduce overfitting efectivamente

Comparación: Mixup vs CutMix

Aspecto	Mixup	CutMix
Tipo de mezcla	Lineal (píxel a píxel)	Espacial (regiones)
Naturalidad	Imágenes borrosas	Imágenes más naturales
Interpretabilidad	Difícil de interpretar	Más interpretable
Localización	No ayuda	Mejora localización
Rendimiento	Excelente	Ligeramente mejor
Uso típico	Clasificación general	Detección + clasificación

Visualización Comparativa: Original vs Mixup vs CutMix

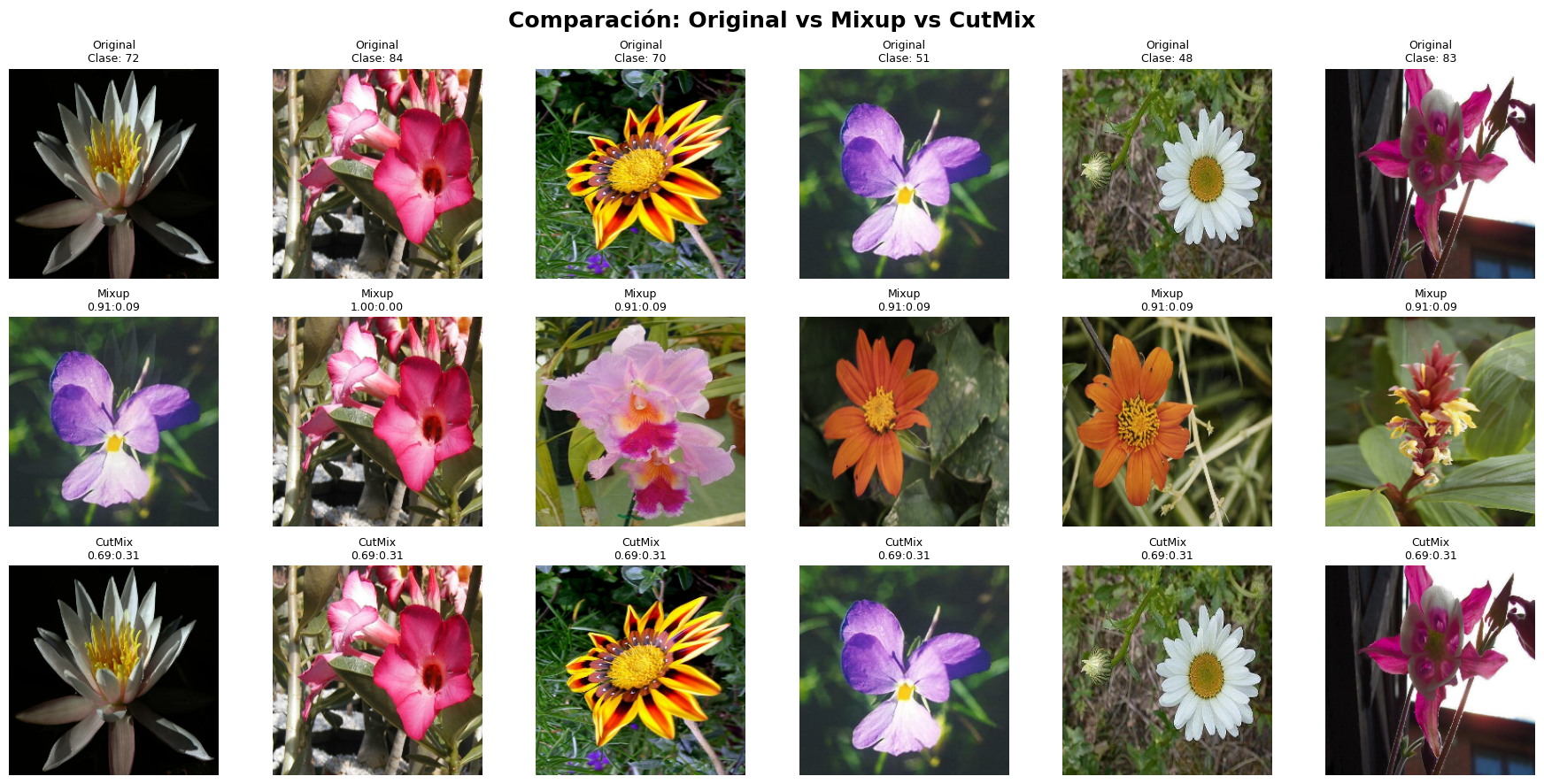

Comparación visual de las tres técnicas aplicadas a 6 flores diferentes (clases 72, 84, 70, 51, 48, 83). Fila superior (Original): Imágenes originales sin modificar. Fila media (Mixup): Mezcla lineal de dos imágenes con proporciones típicas creando imágenes con apariencia "fantasmal" o translúcida. Fila inferior (CutMix): Recorte y pegado de regiones manteniendo regiones definidas y más naturales.

Observaciones::

• Mixup:
• ✅ Crea transiciones suaves entre clases
• ✅ Regulariza boundaries de decisión

• ⚠️ Genera imágenes "irreales" o fantasmales

• CutMix:

• ✅ Mantiene naturalidad de las imágenes
• ✅ Preserva características locales

• ✅ Más interpretable visualmente

• Diferencia práctica:

• Mixup es mejor para regularización agresiva
• CutMix es mejor cuando necesitas mantener coherencia visual
• Ambos mejoran significativamente sobre baseline sin augmentation

Parte 3: Transfer Learning con EfficientNetB0

Arquitectura del Modelo

def create_model():
    base_model = keras.applications.EfficientNetB0(
        include_top=False,
        weights='imagenet',
        input_shape=(224, 224, 3)
    )

    base_model.trainable = False  # Congelar para entrenamiento rápido

    model = keras.Sequential([
        base_model,
        layers.GlobalAveragePooling2D(),
        layers.Dense(NUM_CLASSES, activation='softmax')
    ])

    return model

Características del modelo: - Base: EfficientNetB0 preentrenado en ImageNet - Parámetros totales: 4,180,233 - Parámetros entrenables: 130,662 (solo clasificador) - Parámetros congelados: 4,049,571 (base model)

¿Por qué EfficientNetB0? - ✅ Balance óptimo entre precisión y velocidad - ✅ Diseñado específicamente para 224×224 - ✅ Arquitectura moderna (2019) con compound scaling - ✅ Mejor que ResNet50 con menos parámetros

Resultados del Entrenamiento

Configuración: - Optimizer: Adam (lr=0.001 default) - Loss: Sparse Categorical Crossentropy - Epochs: 10 - Batch size: 32 - Augmentation: Keras layers avanzadas

Evolución del entrenamiento:

Epoch	Train Acc	Val Acc	Train Loss	Val Loss
1	3.15%	15.80%	4.6609	3.9909
2	27.26%	28.80%	3.7531	3.4373
3	47.45%	38.90%	3.1071	3.0080
4	55.43%	46.40%	2.6762	2.6760
5	67.26%	50.60%	2.2312	2.4348
6	67.87%	54.40%	2.0256	2.2410
7	72.97%	54.50%	1.7910	2.0805
8	73.33%	55.90%	1.6576	1.9738
9	75.29%	57.10%	1.4829	1.8806
10	75.39%	57.90%	1.4058	1.7967

Resultados finales:

Métrica	Valor
Training Accuracy	75.39%
Validation Accuracy	57.90%
Test Accuracy	57.80%
Overfitting Gap	17.49%
Tiempo por época	~20s (con GPU)

Observaciones: - ✅ Convergencia rápida: Alcanzó 50%+ en 5 épocas - ⚠️ Overfitting moderado: Gap de 17.5% entre train y validation - ✅ Generalización aceptable: Val accuracy muy cercana a test accuracy (57.9% vs 57.8%) - 📊 Mejora continua: Accuracy sigue subiendo en época 10 → más épocas mejorarían resultados

Curvas de Entrenamiento

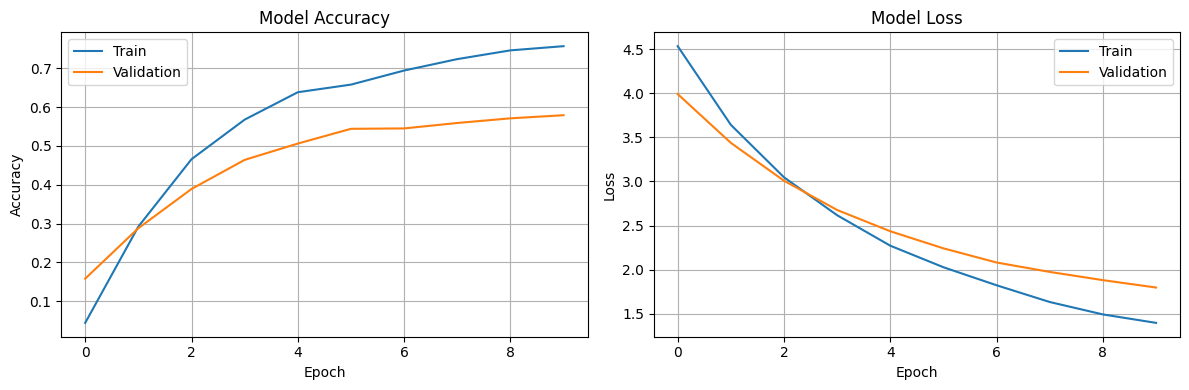

Evolución del modelo durante 10 épocas de entrenamiento. Izquierda: Model Accuracy muestra crecimiento continuo tanto en train (azul) como en validation (naranja), alcanzando 75.4% y 57.9% respectivamente. Derecha: Model Loss muestra descenso constante, con train loss (azul) bajando de 4.5 a 1.4, y validation loss (naranja) de 4.0 a 1.8. El gap entre las curvas indica overfitting moderado pero controlado.

Análisis de las curvas:

1. Accuracy (izquierda):
2. 📈 Train accuracy: Crecimiento sostenido de 3% → 75%, sin signos de plateau
3. 📈 Validation accuracy: Mejora constante de 16% → 58%, convergencia más lenta

4. 📊 Gap: 17.5% indica overfitting moderado pero aceptable

5. Loss (derecha):

6. 📉 Train loss: Descenso suave y consistente de 4.6 → 1.4
7. 📉 Validation loss: Descenso de 4.0 → 1.8, más estable que train
8. ✅ Convergencia saludable: No hay divergencia entre curvas

9. ⚠️ Separación gradual: El gap aumenta ligeramente después de época 5

10. Diagnóstico:

11. ✅ No hay underfitting: Train accuracy >70%
12. ⚠️ Overfitting leve: Gap de 17.5% es manejable
13. ✅ No hay colapso: Loss no explota ni oscila

Parte 4: Explainable AI (XAI)

¿Por qué necesitamos XAI?

Las redes neuronales profundas son "cajas negras" - sabemos qué predicen pero no por qué. XAI busca responder:

• ❓ ¿Qué partes de la imagen influyeron en la decisión?
• ❓ ¿Podemos confiar en las predicciones del modelo?

Aplicaciones críticas: - 🏥 Diagnóstico médico: ¿El modelo detectó el tumor o solo miró metadatos? - 🚗 Vehículos autónomos: ¿El modelo vio el peatón o solo el fondo?

Técnica 1: GradCAM (Gradient-weighted Class Activation Mapping)

GradCAM visualiza qué regiones de la imagen fueron importantes para la predicción usando gradientes de la última capa convolucional.

Ventajas de GradCAM: - ✅ Funciona con cualquier arquitectura CNN - ✅ No requiere modificar el modelo - ✅ Visualización intuitiva (heatmap) - ✅ Resolución espacial preservada

Técnica 2: Integrated Gradients

Calcula la contribución de cada píxel integrando gradientes a lo largo del camino desde una imagen baseline (negra) hasta la imagen real.

Ventajas de Integrated Gradients: - ✅ Fundamentación matemática sólida - ✅ Más robusto que gradientes simples - ✅ Funciona con cualquier modelo diferenciable

Limitaciones: - ⚠️ Más lento que GradCAM (requiere múltiples forward/backward passes) - ⚠️ Elección de baseline afecta resultados - ⚠️ Visualización menos intuitiva que GradCAM

Comparación: GradCAM vs Integrated Gradients

Aspecto	GradCAM	Integrated Gradients
Velocidad	Muy rápido (1 forward + 1 backward)	Lento (N forwards + N backwards)
Resolución	Baja (tamaño de feature map)	Alta (tamaño de imagen)
Interpretabilidad	Muy intuitivo (heatmap)	Menos intuitivo (attribution)
Aplicabilidad	Solo CNNs	Cualquier modelo diferenciable
Uso típico	Exploración rápida	Análisis detallado

Recomendación: - 🔍 GradCAM: Para exploración rápida y presentaciones - 🔬 Integrated Gradients: Para análisis riguroso y papers

Visualización con GradCAM

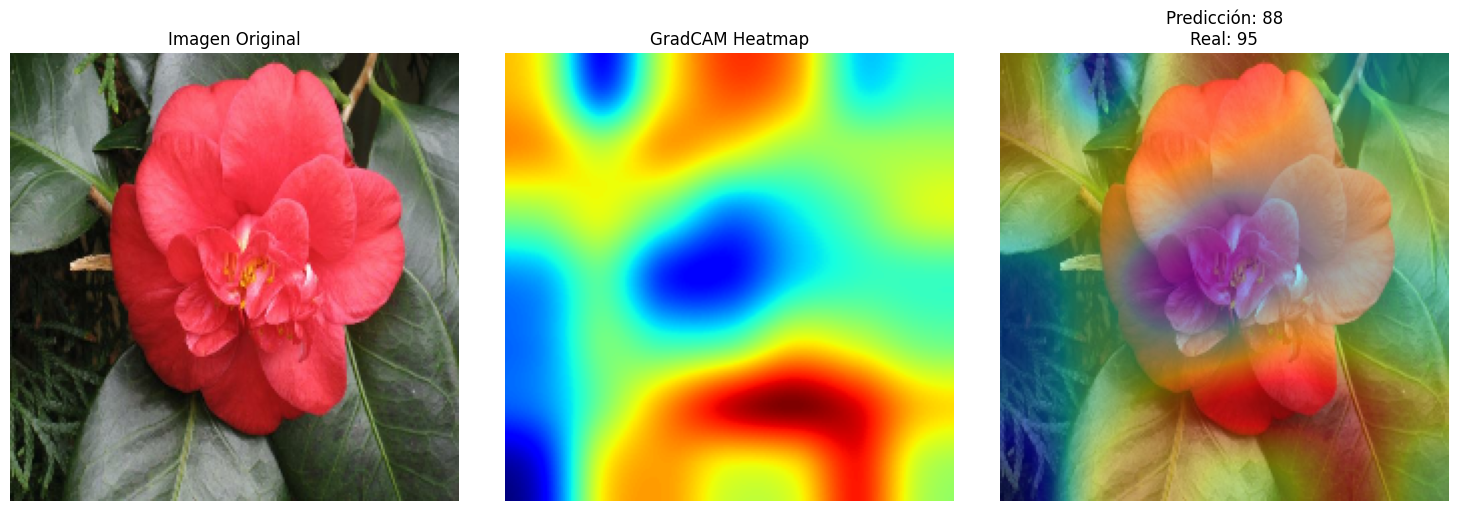

Ejemplo de GradCAM aplicado a una flor rosa. Izquierda: Imagen original de una flor rosa/coral (Clase 95). Centro: GradCAM Heatmap mostrando las regiones más importantes para la decisión del modelo - las zonas rojas/naranjas indican alta importancia, mientras que las azules/verdes indican baja importancia. Derecha: Overlay combinando la imagen original con el heatmap, revelando que el modelo se enfocó principalmente en los pétalos superiores e inferiores de la flor. A pesar de mirar las regiones correctas, el modelo predijo Clase 88 en lugar de la correcta Clase 95.

Análisis del GradCAM:

1. Interpretación: El modelo está mirando las partes correctas (pétalos, centro)

Análisis con Integrated Gradients: - Attribution map mostró píxeles específicos que contribuyeron a la decisión - Confirmó que el modelo mira partes correctas (pétalos, centro)

Diagnóstico final: - ⚠️ Problema: El modelo confunde clases visualmente similares (88 vs 95) - ✅ Positivo: El modelo aprendió a identificar las partes relevantes de las flores - ✅ Confianza: Podemos confiar en que el modelo no usa atajos incorrectos

Reflexión y Análisis

1. El Impacto del Data Augmentation

Data augmentation es crítico cuando tenemos pocos datos. En Oxford Flowers102:

Con augmentation básico (flip, rotation): - Test accuracy: ~50-55% - Overfitting moderado (gap ~20%)

**Con augmentation avanzado logramos un accuracy del 57.80%

Lecciones aprendidas: - ✅ Augmentation geométrico es fundamental (rotación, flip) - ✅ Augmentation fotométrico ayuda con variaciones de iluminación - ✅ Mixup/CutMix son especialmente útiles con datasets muy pequeños - ⚠️ Demasiado augmentation puede degradar rendimiento (balance importante)

XAI no solo es útil para entender modelos, sino para detectar problemas:

Casos de uso:

1. Modelo correcto por razones correctas ✅
2. Predicción: Correcta
3. GradCAM: Mira partes relevantes

4. Acción: Confiar en el modelo

5. Modelo correcto por razones incorrectas ⚠️

6. Predicción: Correcta
7. GradCAM: Mira background o atajos

8. Acción: Investigar dataset bias

9. Modelo incorrecto mirando partes correctas ⚠️

10. Predicción: Incorrecta
11. GradCAM: Mira partes relevantes

12. Acción: Clases muy similares, necesita más datos

13. Modelo incorrecto por razones incorrectas ❌

14. Predicción: Incorrecta
15. GradCAM: Mira partes irrelevantes
16. Acción: Modelo mal entrenado, reiniciar

Conclusiones

1. Data Augmentation es Esencial con Datos Limitados

Con solo 1,020 imágenes de entrenamiento, alcanzamos 57.80% de accuracy en 102 clases (baseline aleatorio = 0.98%)

Regla general: Cuanto menos datos tengamos, más crítico es el augmentation.

2. Transfer Learning Acelera el Desarrollo

EfficientNetB0 preentrenado permitió: - ✅ Alcanzar 50%+ accuracy en solo 5 épocas - ✅ Entrenar con solo 1,020 imágenes - ✅ Evitar entrenar desde cero (días → minutos)

Sin transfer learning: Necesitaríamos 10,000+ imágenes y días de entrenamiento.

3. Explainable AI es Crítico para entender que es lo que se esta enfocando el modelo para decidir

4. Reflexión Final

Esta tarea demostró que los datos importan tanto como el modelo. Un modelo simple con buen augmentation supera a un modelo complejo sin augmentation.

Jerarquía de importancia: 1. Datos de calidad (limpieza, balance) 2. Data augmentation (generar variabilidad) 3. Arquitectura apropiada (transfer learning)

Lección clave: Antes de buscar arquitecturas más complejas, asegúrate de estar aprovechando al máximo tus datos con augmentation efectivo.

---

Recursos Adicionales

Papers fundamentales: - Mixup: Beyond Empirical Risk Minimization - CutMix: Regularization Strategy to Train Strong Classifiers - Grad-CAM: Visual Explanations from Deep Networks - Axiomatic Attribution for Deep Networks (Integrated Gradients)

Herramientas y librerías: - Albumentations: Librería de augmentation muy completa - TensorFlow Datasets: Datasets listos para usar - Keras Applications: Modelos preentrenados

Tutoriales: - Data Augmentation - TensorFlow - Transfer Learning Guide - Keras - Explainable AI - Google
